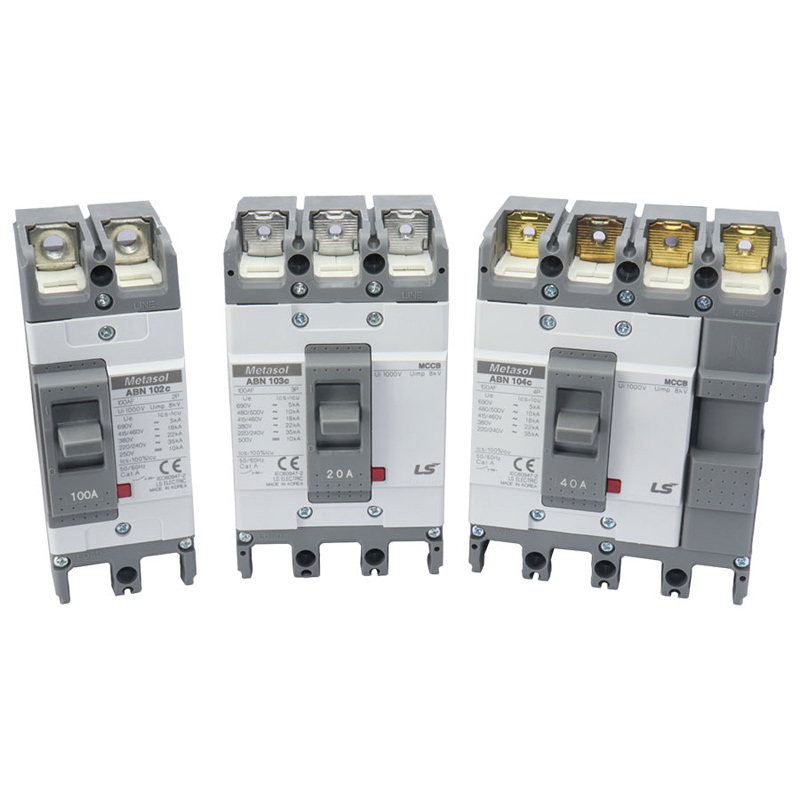

Aptomat khối (MCCB) LS ABN series

Loại

MCCB

Số cực

2P, 3P, 4P

Cỡ khung

50AF, 60AF, 100AF, 250AF, 400AF, 800AF

Điện áp dây

AC, DC

Điện áp

500VDC, 690VAC

Tần số

50Hz, 60Hz

Dòng điện

15A, 20A, 30A, 40A, 50A, 60A, 75A, 100A, 125A, 150A, 175A, 200A, 225A, 250A, 300A, 350A, 400A, 500A, 630A, 700A, 800A

Đường đặc tuyến

C

Dòng ngắn mạch định mức

2.5kA at 690VAC, 7.5kA at 480VAC, 14kA at 415VAC, 18kA at 380VAC, 30kA at 220VAC, 5kA at 500VDC, 5kA at 250VDC, 14kA at 460VAC, 10kA at 480VAC, 18kA at 415VAC, 22kA at 380VAC, 35kA at 220VAC, 10kA at 500VDC, 10kA at 250VDC, 18kA at 460VAC, 10kA at 500VAC, 35kA at 250VAC, 8kA at 690VAC, 18kA at 480VAC, 26kA at 415VAC, 65kA at 220VAC, 26kA at 460VAC, 18kA at 500VAC, 65kA at 250VAC, 37kA at 415VAC, 42kA at 380VAC, 50kA at 220VAC, 37kA at 460VAC, 50kA at 250VAC, 25kA at 480VAC, 45kA at 380VAC, 25kA at 500VAC

Dòng ngắn mạch

30kA, 35kA, 65kA, 50kA, 22kA, 18kA, 42kA, 45kA

Dòng điện ngắn mạch thực tế

100%

Loại điều khiển On/Off

Handle toggle

Phương pháp lắp đặt

Surface mounting

Kiểu kết nối

Screw terminals

Khối lượng tương đối

500g, 700g, 5.2kg, 11kg, 1kg, 6.2kg, 11.5kg, 900g, 1.2kg, 7.8kg, 18.2kg

Chiều rộng tổng thể

75mm, 105mm, 140mm, 210mm

Chiều cao tổng thể

134mm, 191mm, 275mm, 297mm

Chiều sâu tổng thể

82mm, 86.85mm, 145mm

Cấp độ bảo vệ

IP20

Tiêu chuẩn

CCC, ISO

Phụ kiện đi kèm

Bolts/Screws

Khóa liên động (Bán riêng)

MI-13S, MI-33S, MI-43S, MI-83S, MI-44

Tay xoay (Bán riêng)

DH100-S, EH100-S, EH250-S, N-70S, E-70U-S, N-80S, E-80U-S
