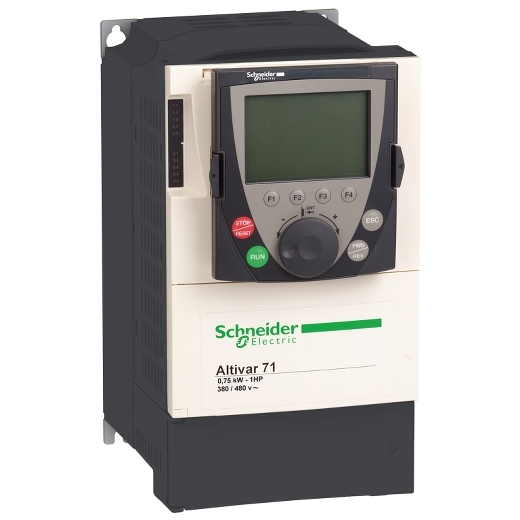

Biến tần Schneider ATV71
Đặc điểm chung Biến tần Schneider ATV71
– Biến tần Schneider ATV71 series có công nghệ điều khiển hiện đại.
– Độ chính xác về tốc độ và mô-men xoắn ở tốc độ rất thấp, tác động cao với điều khiển Flux Vector có hoặc không có cảm biến.
– Dải tần số mở rộng cho động cơ tốc độ cao
– Kết nối song song của động cơ và ổ đĩa đặc biệt sử dụng tỷ số điện áp / tần số.
– Độ chính xác tốc độ tĩnh và tiết kiệm năng lượng cho động cơ đồng bộ mở vòng.
– Tính linh hoạt mượt cho các máy không cân bằng với hệ thống ENA (ENergy Adaptation)
– Biến tần Schneider ATV71 series tiết kiệm năng lượng, thân thiện môi trường và an toàn.
Thông số kỹ thuật Biến tần Schneider ATV71
| Ứng dụng | Tải thường: Quạt, bơm, máy móc đơn giản Tải nặng: cầu trục, thang máy, vận chuyển, đóng gói, máy dệt, chế biến gỗ, hệ thống máy quán tính lớn, các máy điều khiển quá trình. |
| Nguồn cấp | 1 pha, 3 pha 200 – 240V
3 pha 380 – 480V, 500 – 600V, 500 – 690V 50/60 Hz |
| Công suất | 0.37 (0.5 HP)…45 kW (60 HP)/200 – 240V 0.75 (1 HP)…500 kW (700 HP)/380 – 480V 1.5 (2 HP)…7.5 kW (10 HP)/500 – 600V 1.5 (2 HP)…90 kW (100 HP)/500 – 690V |
| Dòng điện | 3.5, 6.1, 6.9, 11.3, 12, 15, 18.2, 19.3, 25.8,25.9, 34.9, 35, 45, 47.3, 53.3, 71.7, 77, 88, 124, 141, 167A (200V)
3.1, 5.3, 5.8, 9.6, 9.9, 12.8, 15.7, 16.4, 22.1, 22, 22.9, 29.9, 30.8, 39.4 40.1, 45.8, 61.6, 69,80,110,127, 147A (240V) 3.7, 5.8, 8.2, 10.7, 14.1, 20.3, 36.6, 48, 45.5, 50, 66, 84, 104, 120, 167…, 876A (380V) 3, 5.3, 7.1, 9, 11.5, 17, 22.2, 30, 39, 37.5,42, 56, 69, 85, 101, 137…, 699A (480V) 3.8, 5.2, 5.6, 6.8, 7.6, 8.6,9.9, 11.2, 12.5, 14.6, 16.4, 19.8, 21.4, 24, 29, 33, 48, 62, 68, 84, 109A (500V) 3.2, 4.4, 4.9, 6.7, 7.2, 9.5, 10, 10.9, 12.3, 14.2, 16.7, 18.4, 21, 24, 28, 41, 51, 57, 57, 70.5, 92A (600V) 4, 5.2, 6.6, 8.6, 11.2, 15.5, 20.2, 24, 27, 34, 47, 55, 63, 88, 101A (690V) |
| Dải tần số | 0.1…599 Hz |
| Mô men khởi động | – |
| Khả năng quá tải | 150-170%
170-200% 220% trong 2s, 170% trong 60s |
| Phương pháp điều khiển | Vector từ thông sensorless |
| Phanh hãm | Biến tần 200kW trở lên tích hợp mạch điều khiển hãm động năng giúp dừng nhanh khi kết hợp với điện trở hãm |
| Ngõ vào | Các ngõ vào logic
Các ngõ vào analog |
| Ngõ ra | Ngõ ra analog |
| Chức năng chính | Điều khiển mô tơ, tham chiếu tốc độ, ứng dụng chuyên biệt, an toàn và quản lý lỗi, truyền thông, |
| Truyền thông | Modbus, CANopen, Communication scanner |
| Cấp bảo vệ | IP20, IP21 |
Sơ đồ chọn mã Biến tần Schneider ATV71
| Mã sản phẩm | Tên | Giá bán thường | Giá khuyến mãi |
| ATV71H037M3 | Biến tần Schneider ATV71H037M3- 240V 0,37KW 0.5HP | 22,300,000 | 12,287,300 |
| ATV71H075M3 | Biến tần Schneider ATV71H075M3- 240V 0,75KW 1HP | 24,160,000 | 13,312,160 |
| ATV71H075M3Z | Biến tần Schneider ATV71H075M3Z- 240V 0,75KW 1HP | 29,850,000 | 16,447,350 |
| ATV71H075N4 | Biến tần Schneider ATV71H075N4- 480V 0,75KW 1HP | 28,350,000 | 15,620,850 |
| ATV71H075N4S337 | Biến tần Schneider ATV71H075N4S337- 480V 0,75KW 1HP | 38,100,000 | 20,993,100 |
| ATV71H075N4Z | Biến tần Schneider ATV71H075N4Z- 3P 380VAC, 0.75KW | 24,940,000 | 13,741,940 |
| ATV71HC11N4 | Biến tần Schneider ATV71HC11N4- 480V 10KW 150HP | Liên hệ | Liên hệ |
| ATV71HC11N4D | Biến tần Schneider ATV71HC11N4D- 480V 10KW 150HP | Liên hệ | Liên hệ |
| ATV71HC11Y | Biến tần Schneider ATV71HC11Y- 690V10KW | Liên hệ | Liên hệ |
| ATV71HC13N4 | Biến tần Schneider ATV71HC13N4- 480V 132KW 200HP | Liên hệ | Liên hệ |
| ATV71HC13N4D | Biến tần Schneider ATV71HC13N4D- 480V 132KW 200HP | Liên hệ | Liên hệ |
| ATV71HC13Y | Biến tần Schneider ATV71HC13Y- 690V 132KW | Liên hệ | Liên hệ |
| ATV71HC16N4 | Biến tần Schneider ATV71HC16N4- 480V 160KW 250HP | Liên hệ | Liên hệ |
| ATV71HC16N4D | Biến tần Schneider ATV71HC16N4D- 480V 160KW 250HP | Liên hệ | Liên hệ |
| ATV71HC16Y | Biến tần Schneider ATV71HC16Y- 690V 160KW | Liên hệ | Liên hệ |
| ATV71HC20N4 | Biến tần Schneider ATV71HC20N4- 480V 200KW 300HP | Liên hệ | Liên hệ |
| ATV71HC20N4D | Biến tần Schneider ATV71HC20N4D- 480V 200KW 300HP | Liên hệ | Liên hệ |
| ATV71HC20Y | Biến tần Schneider ATV71HC20Y- 690V 200KW | Liên hệ | Liên hệ |
| ATV71HC25N4 | Biến tần Schneider ATV71HC25N4- 480V 250KW 400HP | Liên hệ | Liên hệ |
| ATV71HC25N4D | Biến tần Schneider ATV71HC25N4D- 480V 250KW 400HP | Liên hệ | Liên hệ |
| ATV71HC25Y | Biến tần Schneider ATV71HC25Y- 690V 250KW | Liên hệ | Liên hệ |
| ATV71HC28N4 | Biến tần Schneider ATV71HC28N4- 480V 280KW 450HP | Liên hệ | Liên hệ |
| ATV71HC28N4D | Biến tần Schneider ATV71HC28N4D- 480V 280KW 450HP | Liên hệ | Liên hệ |
| ATV71HC31N4 | Biến tần Schneider ATV71HC31N4- 480V 315KW 500HP | Liên hệ | Liên hệ |
| ATV71HC31N4D | Biến tần Schneider ATV71HC31N4D- 480V 315KW 500HP | Liên hệ | Liên hệ |
| ATV71HC31Y | Biến tần Schneider ATV71HC31Y- 690V 310KW | Liên hệ | Liên hệ |
| ATV71HC40N4 | Biến tần Schneider ATV71HC40N4- 480V 400KW 600HP | Liên hệ | Liên hệ |
| ATV71HC40N4D | Biến tần Schneider ATV71HC40N4D- 480V 400KW 600HP | Liên hệ | Liên hệ |
| ATV71HC40Y | Biến tần Schneider ATV71HC40Y- 690V 400KW | Liên hệ | Liên hệ |
| ATV71HC50N4 | Biến tần Schneider ATV71HC50N4- 480V 500KW 700HP | Liên hệ | Liên hệ |
| ATV71HC50N4D | Biến tần Schneider ATV71HC50N4D- 480V 500KW 700HP | Liên hệ | Liên hệ |
| ATV71HC50Y | Biến tần Schneider ATV71HC50Y- 690V 500KW | Liên hệ | Liên hệ |
| ATV71HC63Y | Biến tần Schneider ATV71HC63Y- 690V 630KW | Liên hệ | Liên hệ |
| ATV71HD11M3X | Biến tần Schneider ATV71HD11M3X- 240V 11KW 15HP | 69,310,000 | 38,189,810 |
| ATV71HD11M3XZ | Biến tần Schneider ATV71HD11M3XZ- 240V 11KW 15HP | 68,260,000 | 37,611,260 |
| ATV71HD11N4 | Biến tần Schneider ATV71HD11N4- 480V 11KW 15HP | 53,920,000 | 29,709,920 |
| ATV71HD11N4S337 | Biến tần Schneider ATV71HD11N4S337- 480V 11KW 15HP | 55,220,000 | 30,426,220 |
| ATV71HD11N4Z | Biến tần Schneider ATV71HD11N4Z- 480V 11KW 15HP | 50,260,000 | 27,693,260 |
| ATV71HD11Y | Biến tần Schneider ATV71HD11Y- 690V 11KW | Liên hệ | Liên hệ |
| ATV71HD15M3X | Biến tần Schneider ATV71HD15M3X- 240V 15KW 20HP | 76,140,000 | 41,953,140 |
| ATV71HD15N4 | Biến tần Schneider ATV71HD15N4- 480V 15KW 20HP | 71,840,000 | 39,583,840 |
| ATV71HD15N4S337 | Biến tần Schneider ATV71HD15N4S337- 480V 15KW 20HP | 76,220,000 | 41,997,220 |
| ATV71HD15N4Z | Biến tần Schneider ATV71HD15N4Z- 480V 15KW 20HP | 68,180,000 | 37,567,180 |
| ATV71HD15Y | Biến tần Schneider ATV71HD15Y- 690V 15KW | Liên hệ | Liên hệ |
| ATV71HD18M3X | Biến tần Schneider ATV71HD18M3X- 240V 18,5KW 25HP | Liên hệ | Liên hệ |
| ATV71HD18N4 | Biến tần Schneider ATV71HD18N4- 480V 18,5KW 25HP | 74,730,000 | 41,176,230 |
| ATV71HD18N4S337 | Biến tần Schneider ATV71HD18N4S337- 480V 18,5KW 25HP | 81,730,000 | 45,033,230 |
| ATV71HD18N4Z | Biến tần Schneider ATV71HD18N4Z- 480V 18,5KW 25HP | 71,080,000 | 39,165,080 |
| ATV71HD18Y | Biến tần Schneider ATV71HD18Y- 690V 18,5KW | Liên hệ | Liên hệ |
| ATV71HD22M3X | Biến tần Schneider ATV71HD22M3X- 240V 22KW 30HP | Liên hệ | Liên hệ |
| ATV71HD22N4 | Biến tần Schneider ATV71HD22N4- 480V 22KW 30HP | 82,440,000 | 45,424,440 |
| ATV71HD22N4Z | Biến tần Schneider ATV71HD22N4Z- 480V 22KW 30HP | 78,790,000 | 43,413,290 |
| ATV71HD22Y | Biến tần Schneider ATV71HD22Y- 690V 22KW | Liên hệ | Liên hệ |
| ATV71HD30M3X | Biến tần Schneider ATV71HD30M3X- 240V 30KW 40HP | Liên hệ | Liên hệ |
| ATV71HD30N4 | Biến tần Schneider ATV71HD30N4- 480V 30KW 40HP | Liên hệ | Liên hệ |
| ATV71HD30N4Z | Biến tần Schneider ATV71HD30N4Z- 480V 30KW 40HP | Liên hệ | Liên hệ |
| ATV71HD30Y | Biến tần Schneider ATV71HD30Y- 690V 30KW | Liên hệ | Liên hệ |
| ATV71HD37M3X | Biến tần Schneider ATV71HD37M3X- 240V 37KW 50HP | Liên hệ | Liên hệ |
| ATV71HD37N4 | Biến tần Schneider ATV71HD37N4- 480V 37KW 50HPE | Liên hệ | Liên hệ |
| ATV71HD37N4S337 | Biến tần Schneider ATV71HD37N4S337- 480V 37KW 50HP | Liên hệ | Liên hệ |
| ATV71HD37N4Z | Biến tần Schneider ATV71HD37N4Z- 480V 37KW 50HP | Liên hệ | Liên hệ |
| ATV71HD37Y | Biến tần Schneider ATV71HD37Y- 690V 37KW | Liên hệ | Liên hệ |
| ATV71HD45M3X | Biến tần Schneider ATV71HD45M3X- 240V 45KW 60HP | Liên hệ | Liên hệ |
| ATV71HD45N4 | Biến tần Schneider ATV71HD45N4- 480V 45KW 60HPE | Liên hệ | Liên hệ |
| ATV71HD45N4Z | Biến tần Schneider ATV71HD45N4Z- 480V 45KW 60HP | Liên hệ | Liên hệ |
| ATV71HD45Y | Biến tần Schneider ATV71HD45Y- 690V 45KW | Liên hệ | Liên hệ |
| ATV71HD55M3X | Biến tần Schneider ATV71HD55M3X- 240V 55KW 75HP | Liên hệ | Liên hệ |
| ATV71HD55M3XD | Biến tần Schneider ATV71HD55M3XD- 240V 55KW 75HP | Liên hệ | Liên hệ |
| ATV71HD55N4 | Biến tần Schneider ATV71HD55N4- 480V 55KW 75HP | Liên hệ | Liên hệ |
| ATV71HD55N4Z | Biến tần Schneider ATV71HD55N4Z- 480V 55KW 75HP | Liên hệ | Liên hệ |
| ATV71HD55Y | Biến tần Schneider ATV71HD55Y- 690V 55KW | Liên hệ | Liên hệ |
| ATV71HD75M3X | Biến tần Schneider ATV71HD75M3X- 240V 75KW 100HP | Liên hệ | Liên hệ |
| ATV71HD75M3XD | Biến tần Schneider ATV71HD75M3XD- 240V 75KW 100HP | Liên hệ | Liên hệ |
| ATV71HD75N4 | Biến tần Schneider ATV71HD75N4- 480V 75KW 100HP | Liên hệ | Liên hệ |
| ATV71HD75N4S337 | Biến tần Schneider ATV71HD75N4S337- 480V 75KW 100HP | Liên hệ | Liên hệ |
| ATV71HD75N4Z | Biến tần Schneider ATV71HD75N4Z- 480V 75KW 100HP | Liên hệ | Liên hệ |
| ATV71HD75Y | Biến tần Schneider ATV71HD75Y- 690V 75KW | Liên hệ | Liên hệ |
| ATV71HD90N4 | Biến tần Schneider ATV71HD90N4- 480V 90KW 125HP | Liên hệ | Liên hệ |
| ATV71HD90N4D | Biến tần Schneider ATV71HD90N4D- 480V 90KW 125HP | Liên hệ | Liên hệ |
| ATV71HD90Y | Biến tần Schneider ATV71HD90Y- 690V 90KW | Liên hệ | Liên hệ |
| ATV71HU15M3 | Biến tần Schneider ATV71HU15M3- 240V 1,5KW 2HP | 28,270,000 | 15,576,770 |
| ATV71HU15M3Z | Biến tần Schneider ATV71HU15M3Z- 240V 1,5KW 2HP | 30,200,000 | 16,640,200 |
| ATV71HU15N4 | Biến tần Schneider ATV71HU15N4- 480V 1,5KW 2HP | 32,890,000 | 18,122,390 |
| ATV71HU15N4S337 | Biến tần Schneider ATV71HU15N4S337- 480V 1,5KW 2HP | 38,150,000 | 21,020,650 |
| ATV71HU15N4Z | Biến tần Schneider ATV71HU15N4Z- 480V 1,5KW 2HP | 29,520,000 | 16,265,520 |
| ATV71HU22M3 | Biến tần Schneider ATV71HU22M3- 240V 2,2KW 3HP | 33,960,000 | 18,711,960 |
| ATV71HU22M3Z | Biến tần Schneider ATV71HU22M3Z- 240V 2,2KW 3HP | 32,980,000 | 18,171,980 |
| ATV71HU22N4 | Biến tần Schneider ATV71HU22N4- 480V 2,2KW 3HP | 33,780,000 | 18,612,780 |
| ATV71HU22N4S337 | Biến tần Schneider ATV71HU22N4S337- 480V 2,2KW 3HP | 38,850,000 | 21,406,350 |
| ATV71HU22N4Z | Biến tần Schneider ATV71HU22N4Z- 480V 2,2KW 3HP | 30,420,000 | 16,761,420 |
| ATV71HU22Y | Biến tần Schneider ATV71HU22Y- 690V 2,2KW | Liên hệ | Liên hệ |
| ATV71HU30M3 | Biến tần Schneider ATV71HU30M3- 3P 220VAC, 3KW | 36,660,000 | 20,199,660 |
| ATV71HU30M3Z | Biến tần Schneider ATV71HU30M3Z- 240V 3KW | 34,290,000 | 18,893,790 |
| ATV71HU30N4 | Biến tần Schneider ATV71HU30N4- 480V 3KW | 36,960,000 | 20,364,960 |
| ATV71HU30N4S337 | Biến tần Schneider ATV71HU30N4S337- 480V 3KW | 42,130,000 | 23,213,630 |
| ATV71HU30N4Z | Biến tần Schneider ATV71HU30N4Z- 480V 3KW | 33,630,000 | 18,530,130 |
| ATV71HU30Y | Biến tần Schneider ATV71HU30Y- 690V 3KW | Liên hệ | Liên hệ |
| ATV71HU40M3 | Biến tần Schneider ATV71HU40M3- 240V 4KW 5HP | 37,020,000 | 20,398,020 |
| ATV71HU40M3Z | Biến tần Schneider ATV71HU40M3Z- 240V 4KW 5HP | 34,010,000 | 18,739,510 |
| ATV71HU40N4 | Biến tần Schneider ATV71HU40N4- 480V 4KW 5HP | 37,810,000 | 20,833,310 |
| ATV71HU40N4S337 | Biến tần Schneider ATV71HU40N4S337- 480V 4KW 5HP | 42,460,000 | 23,395,460 |
| ATV71HU40N4Z | Biến tần Schneider ATV71HU40N4Z- 480V 4KW 5HP | 34,490,000 | 19,003,990 |
| ATV71HU40Y | Biến tần Schneider ATV71HU40Y- 690V 4KW | Liên hệ | Liên hệ |
| ATV71HU55M3 | Biến tần Schneider ATV71HU55M3- 240V 5,5KW 7.5HP | 46,440,000 | 25,588,440 |
| ATV71HU55M3Z | Biến tần Schneider ATV71HU55M3Z- 240V 5,5KW 7.5HP | 37,880,000 | 20,871,880 |
| ATV71HU55N4 | Biến tần Schneider ATV71HU55N4- 480V 5,5KW 7.5HP | 42,680,000 | 23,516,680 |
| ATV71HU55N4S337 | Biến tần Schneider ATV71HU55N4S337- 480V 5,5KW 7.5HP | 46,370,000 | 25,549,870 |
| ATV71HU55N4Z | Biến tần Schneider ATV71HU55N4Z- 480V 5,5KW 7.5HP | 38,640,000 | 21,290,640 |
| ATV71HU55Y | Biến tần Schneider ATV71HU55Y- 690V 5,5KW | Liên hệ | Liên hệ |
| ATV71HU75M3 | Biến tần Schneider ATV71HU75M3- 240V 7,5KW 10HP | 54,360,000 | 29,952,360 |
| ATV71HU75M3Z | Biến tần Schneider ATV71HU75M3Z- 240V 7,5KW 10HP | 46,090,000 | 25,395,590 |
| ATV71HU75N4 | Biến tần Schneider ATV71HU75N4- 480V 7,5KW 10HP | 44,140,000 | 24,321,140 |
| ATV71HU75N4S337 | Biến tần Schneider ATV71HU75N4S337- 408V 7,5KW 10HP | 47,300,000 | 26,062,300 |
| ATV71HU75N4Z | Biến tần Schneider ATV71HU75N4Z- 480V 7,5KW 10HP | 40,480,000 | 22,304,480 |
| ATV71HU75Y | Biến tần Schneider ATV71HU75Y- 690V 7,5KW | Liên hệ | Liên hệ |
| ATV71LD10N4Z | Biến tần Schneider ATV71LD10N4Z- 480V 10A 4KW | 35,490,000 | 19,554,990 |
| ATV71LD14N4Z | Biến tần Schneider ATV71LD14N4Z- 480V 14A 5,5KW | 39,610,000 | 21,825,10 |
| ATV71LD17N4Z | Biến tần Schneider ATV71LD17N4Z- 480V 17A 7,5KW | 49,860,000 | 27,472,860 |
| ATV71LD27N4Z | Biến tần Schneider ATV71LD27N4Z- 480V 27A 11KW | 68,080,000 | 37,512,080 |
| ATV71LD33N4Z | Biến tần Schneider ATV71LD33N4Z- 480V 33A 15KW | 79,420,000 | 43,760,420 |
| ATV71LD48N4Z | Biến tần Schneider ATV71LD48N4Z- 480V 48A 22KW | Liên hệ | Liên hệ |
| ATV71W075N4 | Biến tần Schneider ATV71W075N4- 0,75KW 1HP 480V 3PH | 58,420,000 | 32,189,420 |
| ATV71WD11N4 | Biến tần Schneider ATV71WD11N4- 11KW 15HP 480V 3PHP | 81,530,000 | 44,923,030 |
| ATV71WD15N4 | Biến tần Schneider ATV71WD15N4- 15KW 20HP 480V 3PHP | Liên hệ | Liên hệ |
| ATV71WD18N4 | Biến tần Schneider ATV71WD18N4- 18,5KW 25HP 480V 3PH | Liên hệ | Liên hệ |
| ATV71WD22N4 | Biến tần Schneider ATV71WD22N4- 22KW 30HP 480V 3PHP | Liên hệ | Liên hệ |
| ATV71WD30N4 | Biến tần Schneider ATV71WD30N4- 30KW 40HP 480V 3PHP | Liên hệ | Liên hệ |
| ATV71WD45N4 | Biến tần Schneider ATV71WD45N4- 45KW 60HP 480V 3PHP | Liên hệ | Liên hệ |
| ATV71WD55N4 | Biến tần Schneider ATV71WD55N4- 55KW 75HP 480V 3PHP | Liên hệ | Liên hệ |
| ATV71WU55N4 | Biến tần Schneider ATV71WU55N4- 5,5KW 7,5HP 480V 3PH | Liên hệ | Liên hệ |
| ATV71WU75N4 | Biến tần Schneider ATV71WU75N4- 7,5KW 10HP 480V 3PH | Liên hệ | Liên hệ |
