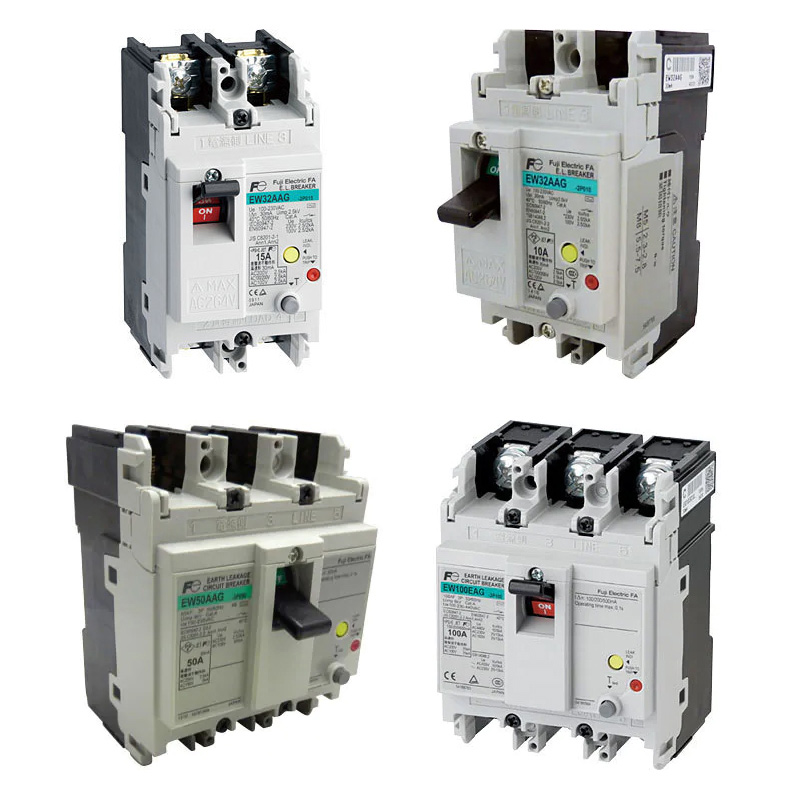

Aptomat chống dòng rò (ELCB) FUJI G-TWIN series

HÃNG SX : FUJI

LIÊN HỆ : 0977 241159

Danh mục: FUJI

Mô tả

Đặc điểm chung của Aptomat chống dòng rò (ELCB) FUJI G-TWIN series

Aptomat chống dòng rò FUJI dòng G-TWIN:

– Tuân thủ các tiêu chuẩn và chứng nhận quốc tế lớn (IEC, JIS, CE, TÜV, CCC).

– Sản phẩm có hiệu suất cao và thiết kế nhỏ gọn.

– Mang lại sự thân thiện với người dùng bằng cách tiêu chuẩn hóa các bộ phận phụ kiện bên trong. (32/50/63 / 100AF, 125 / 250AF ， 400/630 / 800AF).

– Khả năng làm việc hiệu quả cao có thể đạt được vì không yêu cầu loại bỏ hệ thống dây điện ELCB ở thử nghiệm điện môi trong quá trình kiểm tra.

– Góp phần đảm bảo an toàn và gọn nhẹ bằng cách trang bị mạch nguồn ba pha mới, hoạt động trong trường hợp có sự cố nối đất ngay cả khi mất một pha trong hệ thống ba pha.

– Được trang bị mạch phát hiện rò rỉ mới được phát triển, hiệu suất xung nhiễu được cải thiện tốt hơn.

Thông số kỹ thuật chung của Aptomat chống dòng rò (ELCB) FUJI G-TWIN series

Loại	Earth leakage circuit breaker (ELCB)
Số cực	2P, 3P, 4P
Kích thước khung	32AF, 50AF, 63AF, 100AF, 125AF, 160AF, 250AF, 630AF, 800AF, 400AF
Dòng điện định mức (In)	5A, 10A, 15A, 20A, 30A, 32A, 40A, 60A, 63A, 75A, 100A, 125A, 150A, 160A, 175A, 200A, 225A, 250A, 300A, 350A, 400A, 500A, 600A, 630A, 700A, 800A, 50A, 3A
Điện áp dây	AC
Dải điện áp hoạt động (Ue)	230VAC, 440VAC
Dòng rò định mức	15mA, 30mA, 100mA, 50mA, 0.1/0.3/0.5/1A
Dòng ngắn mạch	2.5kA, 1.5kA, 10kA, 18kA, 30kA, 36kA, 7.5kA, 50kA, 70kA
Dòng ngắt mạch tối đa	2.5kA at 230VAC, 5kA at 230VAC, 1.5kA at 440VAC, 2.5kA at 440VAC, 10kA at 440VAC, 18kA at 440VAC, 30kA at 440VAC, 36kA at 440VAC, 7.5kA at 440VAC, 50kA at 440VAC, 70kA at 440VAC, 30kA at 415VAC
Độ trễ bảo vệ	0.1s
Chức năng bảo vệ	Ground fault Overcurrent, Short-circuit
Loại điều khiển On/Off	Handle toggle
Phương pháp lắp đặt	DIN rail mounting, Surface mounting
Kiểu đấu nối dây	Screw terminals
Khối lượng tương đối	400g, 500g, 600g, 1.3kg, 1.7kg, 1.2kg, 1.6kg, 1.8kg, 2.3kg, 5.8kg, 7.8kg, 9.1kg, 9.6kg
Chiều rộng tổng thể	50mm, 75mm, 90mm, 120mm, 105mm, 140mm, 185mm, 210mm
Chiều cao tổng thể	100mm, 155mm, 165mm, 257mm, 275mm
Chiều sâu tổng thể	84mm, 95mm, 146mm
Tiêu chuẩn áp dụng	CCC, CE, EN, GB, IEC, JIS
Phụ kiện đi kèm	Bolts/Screws
Phụ kiện mua rời	Alarm switch: AL, Auxiliary switch: AX, Flat terminal: BZ6S10C502, Handle locking cover: BZ6L10C, Handle padlocking device: BZ6L10CA, Insulation barrier Earth: BZ6BL10C2, Insulation barrier Interphase: BZ6B10C, Shunt trip: SHT, Terminal cover (Long): T1-63A, Terminal cover (Short): TCS13, Terminal cover (Short): TCS23, Undervoltage trip: UVT, Operating handle: BZ6N10D, Operating handle: BZ6V10D, Insulation barrier Earth: BZ6BL10C3, Operating handle: BW9N0CA, Operating handle: BW9V0CA, Flat terminal: BZ6S10C503, Earth alarm switch: BW9L1SGA, Handle locking cover: BW9L1CA, Handle padlocking device: BW9Q1CA, Handle padlocking device: BW9Q2CA, Insulation barrier Interphase: BW9BPCA, Operating handle: BW9F0CA, Flat terminal: BW9SS0CA-4, Flat terminal: BW9SS0GA-3, Handle padlocking device: BW9Q2GA, Insulation barrier Interphase: BW9BPGA, Operating handle: BW9F0GA, Flat terminal: BW9SS0GA-4, Handle locking cover: BW9L1HA, Handle padlocking device: BW9QNHA, Insulation barrier Interphase: B-43A, Operating handle: BW9F0HA
