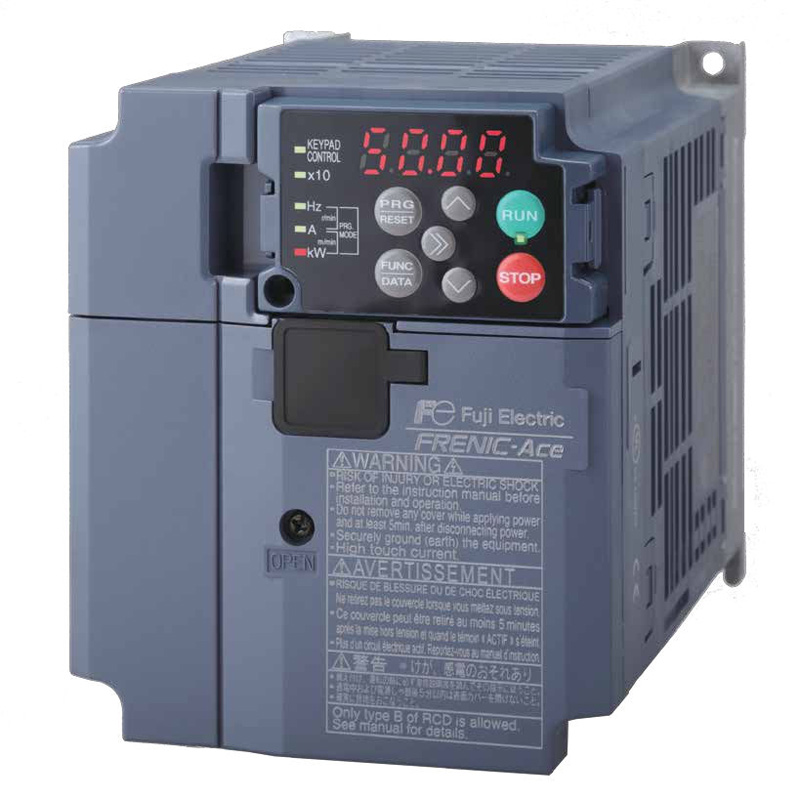

Biến tần FUJI Frenic-ACE series

Loại

Variable Frequency Drives

Số pha nguồn cấp

3-phase, 1-phase

Điện áp nguồn cấp

380…480VAC, 200…240VAC

Tần số định mức ngõ vào

50Hz, 60Hz

Dòng điện định mức ngõ vào

1.7A, 2.7A, 3.1A, 3.9A, 5.9A, 7.3A, 8.2A, 11.3A, 13A, 16.8A, 17.3A, 23.2A, 33A, 43.8A, 52.3A, 60.6A, 77.9A, 94.3A, 114A, 140A, 102A, 138A, 164A, 201A, 238A, 286A, 357A, 390A, 500A, 443A, 559A, 1.1A, 1.8A, 2.6A, 4.9A, 5.3A, 6.7A, 9.5A, 12.8A, 13.2A, 17.9A, 22.2A, 31.9A, 31.5A, 42.7A, 60.7A, 80A, 97A, 112A, 151A, 3.3A, 5.4A, 9.7A, 16.4A, 24.8A

Công suất

0.1kW, 0.2kW, 0.4kW, 0.75kW, 1.1kW, 1.5kW, 2.2kW, 3kW, 3.7kW, 5.5kW, 7.5kW, 11kW, 15kW, 18.5kW, 22kW, 30kW, 37kW, 45kW, 55kW, 90kW, 110kW, 132kW, 160kW, 200kW, 220kW, 280kW, 250kW, 315kW

Dòng điện định mức đầu ra

0.8A, 1.3A, 1.6A, 2A, 1.5A, 1.8A, 2.1A, 3A, 3.5A, 2.5A, 3.4A, 4.1A, 5A, 4.2A, 5.5A, 6.3A, 6.9A, 8A, 9.6A, 11A, 12A, 11.1A, 17.5A, 19.6A, 13A, 21.5A, 18A, 23A, 28.5A, 25A, 30A, 24A, 31A, 37A, 33A, 40A, 38A, 44A, 47A, 56A, 39A, 45A, 59A, 60A, 69A, 72A, 75A, 85A, 76A, 88A, 91A, 105A, 90A, 115A, 112A, 139A, 150A, 168A, 176A, 203A, 210A, 240A, 253A, 290A, 304A, 361A, 377A, 415A, 520A, 477A, 590A

Điện áp ngõ ra định mức

380…480VAC, 200…240VAC

Tần số ra Max

500Hz

Ứng dụng

Conveyor, Fan, Printing machines, Pump, Winder, Wire drawing

Kiểu thiết kế

Standard inverter

Công suất quá tải ở mức tải bình thường (60s)

120%

Công suất quá tải ở mức tải nặng (60s)

150%

Bàn phím

Built-in

Bộ phanh

Built-in, No

Lọc EMC

No, Built-in

Đầu vào digital

5

Đầu vào analog

3

Đầu vào xung

1

Đầu ra transistor

2

Đầu ra rơ le

1

Đầu ra analog

3

Phương pháp điều khiển/ Chế độ điều khiển

Speed sensor less vector control (Dynamic torque vector control), V/f Control, V/f control with slip compensation active, V/f Control with speed sensor (+Auto Torque Boost) (The PG option card is required.), V/f control with speed sensor (The PG option card is required.), Vector control with speed sensor (The PG option card is required.), Vector control without magnetic pole position sensor

Giao diện truyền thông

RS485

Giao thức truyền thông

CANopen, CC-link, DeviceNet, Ethernet, PG Interface (12/15V), PG Interface (5V), Profibus-DP, Profinet

Kết nối với PC

RJ45, RS485

Kiểu đầu nối điện

Screw terminal

Phương pháp lắp đặt

Wall-panel mounting

Tích hợp quạt làm mát

Yes, No

Môi trường hoạt động

Standard

Nhiệt độ môi trường

-10…50°C

Độ ẩm môi trường

95% or less

Khối lượng tương đối

500g, 600g, 800g, 900g, 1.2kg, 1.5kg, 1.6kg, 1.8kg, 1.9kg, 5kg, 8kg, 9kg, 9.5kg, 10kg, 25kg, 26kg, 30kg, 33kg, 40kg, 62kg, 63kg, 95kg, 96kg, 130kg, 140kg

Chiều rộng tổng thể

68mm, 110mm, 140mm, 180mm, 220mm, 250mm, 326.2mm, 361.2mm, 536.4mm, 686.4mm

Chiều cao tổng thể

127mm, 140mm, 230mm, 270mm, 400mm, 550mm, 615mm, 675mm, 740mm, 1000mm

Chiều sâu tổng thể

85mm, 100mm, 107mm, 119mm, 132mm, 143mm, 152mm, 153mm, 158mm, 190mm, 195mm, 261mm, 276mm, 321mm, 366mm

Cấp bảo vệ

IP20, IP00, NEMA 1

Tiêu chuẩn

CE, cUL, RoHS

Bàn phím( bán riêng)

Multi-functional keypad: TP-A1-E2C, Keypad with USB: TP-E1U

Cuộn kháng 1 chiều( bán riêng)

DCR2-0.2, DCR2-0.4, DCR4-0.4, DCR4-0.75, DCR2-0.75, DCR4-1.5, DCR2-1.5, DCR4-2.2, DCR4-3.7, DCR2-3.7, DCR2-2.2, DCR4-5.5, DCR2-5.5, DCR4-7.5, DCR4-11, DCR4-15, DCR2-7.5, DCR4-18.5, DCR2-11, DCR4-22A, DCR2-15, DCR4-30B, DCR2-18.5, DCR4-37C, DCR4-45B, DCR4-45C, DCR2-22A, DCR4-55B, DCR4-55C, DCR2-30B, DCR4-75C, DCR4-90C, DCR4-110C, DCR4-132C, DCR4-160C, DCR4-200C, DCR4-220C, DCR4-280C, DCR4-250C, DCR4-315C
