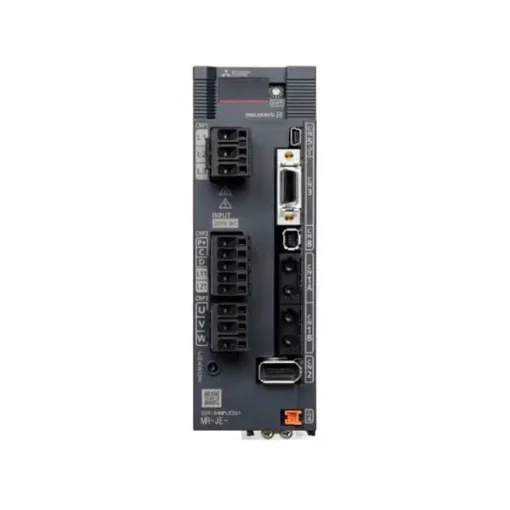

Thông số kỹ thuật Mitsubishi MR-JE-100BF
| Thuộc tính | Thông số |
|---|---|
| Hãng sản xuất | Mitsubishi |
| Mã sản phẩm | MR-JE-100BF |
| Dòng sản phẩm | MELSERVO-JE |
| Loại thiết bị | Bộ điều khiển Servo (AC Servo Amplifier) |
| Công suất định mức | 1.0 kW (1000 W) |
| Điện áp ngõ ra định mức | 3 pha 170 V AC |
| Dòng điện ngõ ra định mức | 6.0 A |
| Nguồn cấp mạch chính | 1 pha hoặc 3 pha 200 V AC – 240 V AC, 50 Hz / 60 Hz |
| Dòng điện định mức ngõ vào mạch chính | 5.0 A (3 pha) / 10.5 A (1 pha) |
| Nguồn cấp mạch điều khiển | 1 pha 200 V AC – 240 V AC, 50 Hz / 60 Hz |
| Dòng điện định mức ngõ vào mạch điều khiển | 0.2 A |
| Công suất tiêu thụ mạch điều khiển | 30 W |
| Giao tiếp mạng | SSCNET III/H |
| Phương pháp điều khiển | Điều khiển PWM sóng sin / điều khiển dòng điện (Sine-wave PWM control / current control) |
| Chức năng an toàn tích hợp | Safe Torque Off (STO) theo tiêu chuẩn IEC/EN 61800-5-2 |
| Điện trở xả hãm tái sinh | Tích hợp sẵn |
| Phanh hãm động năng (Dynamic brake) | Tích hợp sẵn |
| Ngõ vào số | 1 ngõ vào số (24 V DC; sink/source) (EM2) |
| Ngõ ra số | 1 ngõ ra cảnh báo lỗi (ALM), 1 ngõ ra rơ le điều khiển phanh điện từ (MBR) |
| Động cơ servo tương thích | HG-SN102 series |
| Tính năng điều khiển nâng cao | Điều khiển triệt tiêu rung động nâng cao II (Advanced vibration suppression control II), Bộ lọc thích ứng II (Adaptive filter II), Bộ lọc mạnh mẽ (Robust filter), Tự động điều chỉnh (Auto tuning), One-touch tuning, Chức năng Tough drive, Chức năng ghi dữ liệu ổ đĩa (Drive recorder), Chẩn đoán máy (Machine diagnosis), Giám sát công suất tiêu thụ |
| Chức năng bảo vệ | Ngắt quá dòng, ngắt quá áp tái sinh, ngắt quá tải (nhiệt điện tử), bảo vệ quá nhiệt động cơ servo, bảo vệ lỗi encoder, bảo vệ lỗi mạch tái sinh, bảo vệ sụt áp, bảo vệ mất điện tức thời, bảo vệ quá tốc độ, bảo vệ sai số vị trí quá mức |
| Cấp bảo vệ | IP20 |
| Phương pháp làm mát | Làm mát cưỡng bức (quạt làm mát) / Tự nhiên |
| Kích thước (Cao x Rộng x Sâu) | 168 mm x 70 mm x 185 mm |
| Trọng lượng | 1.5 kg |
| Nhiệt độ môi trường vận hành | 0 °C đến +55 °C (không đóng băng) |
| Nhiệt độ môi trường lưu trữ | -20 °C đến +65 °C |
| Độ ẩm môi trường vận hành / lưu trữ | Tối đa 90% RH (không ngưng tụ) |
| Độ cao lắp đặt | Dưới 2000 m so với mực nước biển |
