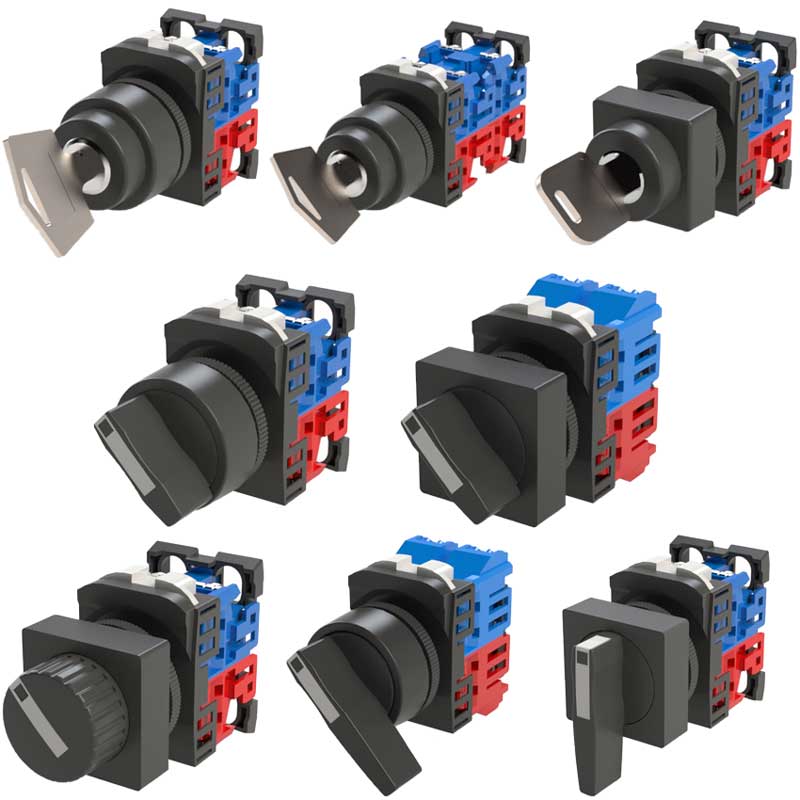

Công tắc có chìa khóa FUJI AR22 series

Loại

Non-illuminated selector switches, Illuminated selector switches

Nguồn nuôi

5.5VAC, 5.5VDC, 15VAC, 15VDC, 20VAC, 20VDC, 24VAC, 24VDC, 100…110VAC, 115…127VAC, 200…220VAC, 230…254VAC, 350…380VAC, 400…440VAC, 480VAC, 500…550VAC, 6VAC, 6VDC, 12VAC, 12VDC

Kiểu tay gạt

Knob, Lever, Cylindrical knob, Key, Knob with square bezel, Lever with square bezel, Cylindrical knob with square bezel, Key with square bezel

Hình dạng đầu

Round, Square

Số vị trí

2, 3, 4, 5

Kiểu vận hành

Maintained, Spring return (from right), Spring return (left to center), Spring return (right to center), Spring return (two-way)

Vị trí rút khóa

Left, Right + Left, All positions, Center, Right + Center, Left + Center

Vị trí hoạt động

90° , 60°, 45°

Kích thước đầu

D30mm, W30xH30mm

Độ dài tay gạt

39mm

Kích thước

D22, D25

Kích cỡ lỗ lắp đặt

D22.3mm, D22.5mm

Cấu hình tiếp điểm

1NO, 1NC, 1NO+1NC, 2NO, 2NC, 2NO+2NC, 3NO, 3NC, 3NO+3NC, 4NO, 4NC, 5NO, 5NC

Công suất tiếp điểm

6A at 240VAC, 10A at 24VDC, 3A at 250VAC

Màu khi vận hành

Black, Green, Red, White, Yellow, Orange, Blue

Loại đèn

Incandescent, Led

Chất liệu lớp vỏ

Plastic

Vật liệu bezel

Plastic

Màu sắc bezel

Black

Chức năng

With a contact protection cover, Meeting IP2X finger-protection standards

Tần suất vận hành cho phép (Cơ khí)

20 operations/min

Tần suất vận hành cho phép (Điện)

20 operations/min

Tuổi thọ điện

500, 000 operations

Kiểu đấu nối

Screw terminals

Kiểu lắp đặt

Through hole mounting

Độ sâu sau panel

40mm, 64mm, 60mm, 80mm

Môi trường hoạt động

Resisting water-soluble cutting oils and heat, Resisting sulfuration gas

Nhiệt độ môi trường (không đóng băng)

-20…70°C

Độ ẩm môi trường (không ngưng tụ)

45…85%

Chiều rộng tổng thể

30mm

Chiều cao tổng thể

44mm

Cấp bảo vệ

IP65

Tiêu chuẩn

CCC, CE, CSA, TÜV, UL

Phụ kiện mua rời

Knob: AR9M006, Lever: AR9M007, Cylindrical knob: AR9M008, Key: AR9C022, Key: AR9C025, Knob: AR9M005
