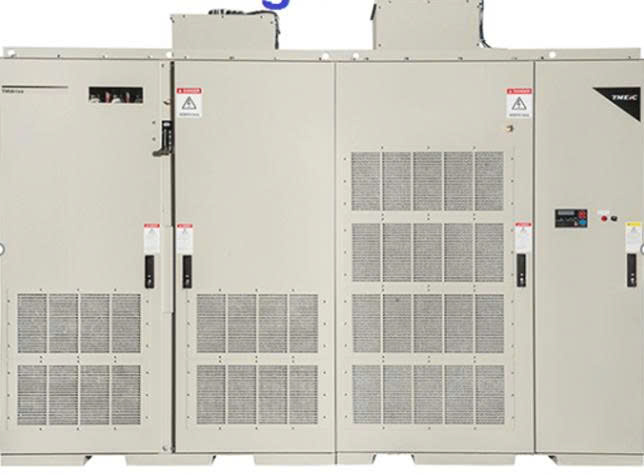

Biến tần trung thế Yaskawa MV1000

Danh mục: BỘ ĐIỀU KHIỂN, YASKAWA

Mô tả

Giới thiệu chung về biến tần trung thế yaskawa mv1000

Biến tần Yaskawa MV1000 là loại biến tần trung thế nhỏ nhất thế giới

Thiết kế nhỏ gọn, Hiệu suất cao.

Biến tần Yaskawa MV1000 Tiêt kiệm năng lượng

Thân thiện với người dùng.

Biến tần Yaskawa MV1000 thân thiện môi trường và an toàn.

The FSDrive-MV1000 is Yaskawa’s latest medium-voltage AC drive with multi-outputs connected in series.

The world’s smallest dimensions have been achieved with a simplified main circuit configuration.

The drive includes many features such as stable continuous operations and the industry’s highest level of energy savings.

The lineup covers input/output voltages from 2.4 kV to 11 kV, and meets the world’s major standards.

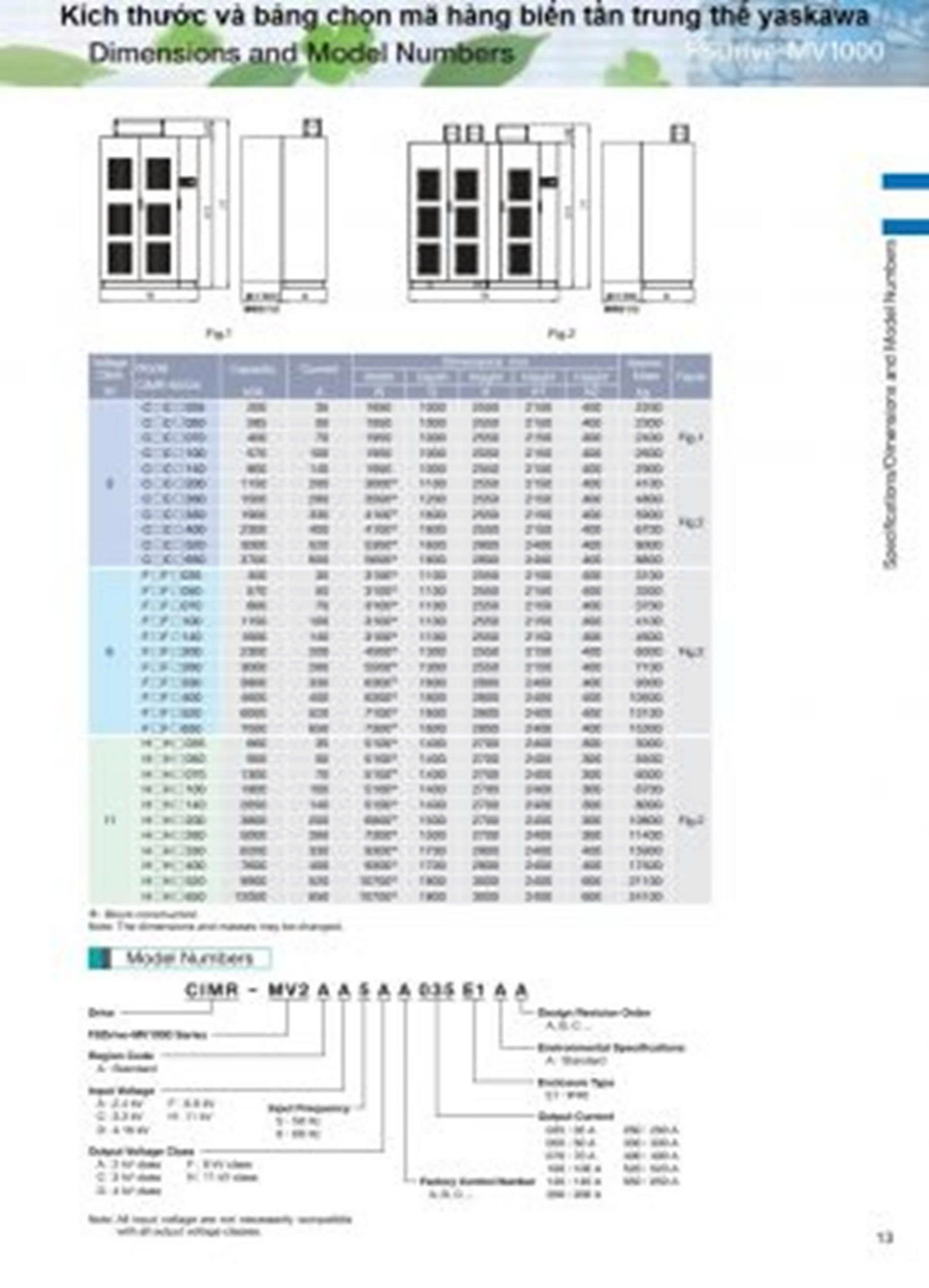

Thông số kỹ thuật

Ứng dụng của biến tần trung thế Yaskawa

Tải thường: Quạt, bơm, máy thổi khí

Tải nặng: máy nén khí, máy đùn ép, máy cuộn, máy công cụ…

Nguồn cấp

CIMR-MV2A (3.0kV/3.3 kV ):-Main Circuit: Three -phase, 3000 V (50 Hz ± 5 Hz) or 3300 V (50/60 Hz ± 5 Hz) —20% to +10%

-Control Circuit: Single-phase, 230 V 50/60 Hz ± 5%

CIMR-MV2C (6.0 kV/6.6 kV):

-Main Circuit: Three-phase, 6000 V (50 Hz ± 5 Hz) or 6600 V (50/60 Hz ± 5 Hz) —20% to +10%-Control Circuit: Single-phase, 230 V 50/60 Hz ± 5%

CIMR-MV2A (10 kV/10.5 kV/11 kV):

-Main Circuit: Three-phase, 10000 V, 10500 V or 11000 V (50/60 Hz ± 5 Hz) —20% to +10%

-Control Circuit: Single-phase, 230 V 50/60 Hz ± 5%

Công suất

CIMR-MV2A (3.0kV/3.3 kV ): 132-3000KWCIMR-MV2C (6.0 kV/6.6 kV):250-6000KW

CIMR-MV2A (10 kV/10.5 kV/11 kV): 530-9910KW

Dòng điện

35-650A

Dải tần số

0.01 to 120 Hz

Mô men khởi động

± 5% (open-loop vector control), ± 3% (closed loop vector control)

Khả năng quá tải

110% trong vòng 1 phút và 120% trong 15 giây

Phương pháp điều khiển

Véc tơ vòng hở,véc tơ vòng kín, điều khiển V/f (cho vận hành nhiều động cơ), véc tơ vòng kín cho SM

Phanh hãm

Dùng phương pháp hãm trực tiếp

Ngõ vào

Ngõ vào điện áp: 2.4-11KV

Ngõ ra

Ngõ ra điện áp: 2.4-11KV

Chức năng bảo vệ

Quá dòng, quá áp, thấp áp, chạm đất đầu ra, đầu ra mở pha, quá tải, lỗi làm lạnh quạt, biến áp bị quá nóng, Motor quá nóng…

Chức năng chính

Kiểm soát mô-men xoắn, chuyển đổi kiểm soát tốc độ / mômen xoắn, bồi thường tổn thất điện năng tức thời, tìm kiếm tốc độ, phát hiện Overtorque, giới hạn mô-men xoắn, hãm lúc khởi động và dừng, điều khiển tiết kiệm năng lượng, truyền thông MEMOBUS (RS-485, max. 115,2 kbps),
